高強度防火玻璃是使用頻率較高的固定式擋煙垂壁種類。

　　防火玻璃經過鋼化處理，玻璃透明度達到80%以上，安裝于吊頂上方起到很好的美觀作用。常運用在商場、寫字樓、機場、地鐵等場所。

　　一、施工準備階段

　　材料與設備核查

　　確認 6 + 6 防火玻璃(或設計厚度)、鍍鋅角鋼、U 型槽、密封膠等材料的質量證明文件(如消防認證、物理性能檢測報告 )，檢查玻璃有無裂紋、崩邊，金屬構件鍍鋅層是否完整。

　　準備高精度激光水準儀、經緯儀、電動吸盤機、手動倒鏈、密封膠槍等施工機具，確保設備完好、計量準確。

　　現場條件確認

　　核對建筑基層(結構梁、樓板 )尺寸與設計圖紙一致性，檢查基層平整度、垂直度，若偏差超 10mm 需提前找平(如用角鋼焊接調平 )。

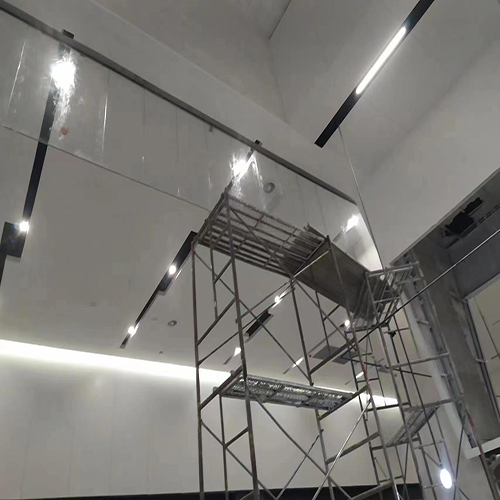

　　清理安裝區域雜物，確保作業面無遮擋，高空作業時搭建可靠腳手架或操作平臺。

　　二、測量定位與放線

　　軸線定位

　　以主體結構主軸線為基準，使用激光水準儀、經緯儀彈出擋煙垂壁定位軸線，確保垂壁軸線與主軸線平行 / 垂直，避免與吊頂、裝飾面沖突。

　　標記吊桿固定點、金屬框架安裝線，誤差控制在 ±2mm 內;同步彈出吊頂龍骨定位線(若與吊頂協同施工 )。

　　標高控制

　　利用水平尺、鋼卷尺，從建筑 50 線引測擋煙垂壁安裝標高(通常下垂高度≥500mm )，在墻面 / 梁底標注清晰，確保整層垂壁標高一致。

　　三、金屬框架與吊桿安裝

　　鍍鋅角鋼(基層鋼架)安裝

　　按放線位置，用 Φ8mm 膨脹螺栓將 50×50×5mm 鍍鋅角鋼固定于結構梁 / 樓板底面，螺栓間距≤800mm，鉆孔深度、孔徑符合膨脹螺栓廠家要求(一般深度≥60mm，孔徑 Φ10mm )。

　　橫向與縱向角鋼焊接連接，預留 2 - 3mm 縫隙用于卡接掛件，焊接處做防火防銹處理(涂刷防銹漆 + 防火涂料 )。

　　U 型槽與吊桿安裝

　　U 型槽金屬構件(如 100×100×16 )與豎向鍍鋅角鋼焊接，焊接點間距≤800mm，同樣做防銹處理;U 型槽開口需與玻璃厚度適配(預留 2 - 3mm 安裝間隙 )。

　　安裝 Φ8mm 全牙吊桿，絲桿中心線與 U 型槽、玻璃中心線對齊，吊桿頂端用膨脹螺栓固定于結構板，底部與金屬框架焊接或螺栓連接;安裝后調平，誤差≤2mm。

　　四、防火玻璃安裝與固定

　　玻璃預處理

　　清潔玻璃表面浮灰、油污，檢查孔位(若為穿孔固定 )是否與金屬框架螺孔對齊，用記號筆標注玻璃中心位置。

　　玻璃邊緣粘貼保護膠條，防止安裝時磕碰破損，高空安裝時在玻璃適當位置加裝手動吸盤輔助就位。

　　玻璃吊裝與就位

　　電動吸盤機對稱吸附玻璃(略偏中心上方 )，配合手動倒鏈緩慢起吊;下層工人協助扶穩玻璃，避免碰撞吊頂或墻面。

　　玻璃上端插入 U 型槽，下端對齊基層鋼架卡槽，使用對穿螺桿、墊片將玻璃與金屬框架固定，第一塊玻璃就位后校準垂直度(偏差≤2mm )，后續玻璃控制與已裝玻璃縫隙均勻(≤2mm )。

　　五、密封與嵌縫施工

　　縫隙清理

　　用丙酮或?qū)Ｓ们鍧崉┎潦貌Ａc金屬框架接縫、U 型槽內側，確保表面干燥、無油污，為注膠做準備。

　　密封膠施工

　　沿膠縫粘貼美紋紙，防止硅膠污染玻璃;采用中性防火密封膠，由專業工人內外同步注膠，勻速填充縫隙，避免氣泡殘留。

　　注膠后用工具刮出微凹曲面，膠縫厚度 3 - 5mm、寬度 2 - 4mm(按設計計算 );施工環境溫度≥5℃，避免膠液流淌、固化不良。

　　六、成品保護與驗收

　　成品保護

　　密封膠固化前(一般 24 - 48 小時 )，避免碰撞、污染;玻璃表面覆蓋保護膜，防止后續施工劃傷。

　　驗收要點

　　外觀：玻璃無破損、膠縫均勻美觀，金屬框架無變形、防銹處理到位。

　　性能：手動推動玻璃檢查固定強度，模擬 5m/s 風速測試(偏角≤15° )，核查消防認證文件、隱蔽工程驗收記錄(如吊桿焊接、膨脹螺栓拉拔試驗 )。

　　七、注意事項

　　焊接骨架時需預留5mm間隙，并用防火膠密封，避免高溫膨脹導致玻璃破裂。

　　確保擋煙垂壁下垂高度≥500mm，單節寬度≤2000mm，偏差控制在±5mm(高度)和±10mm(寬度)。
