根據建筑防煙排煙系統技術標準 GB51251-2017

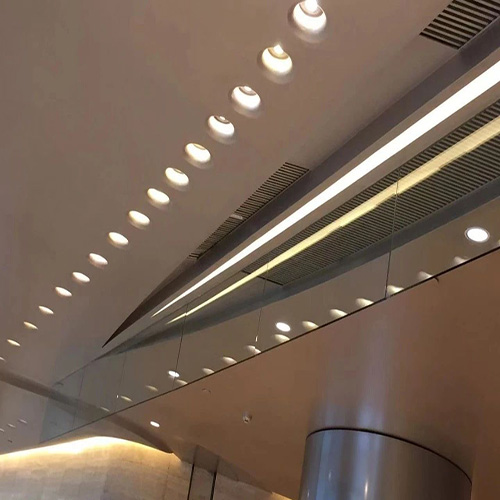

　　2.1.10 擋煙垂壁  draft curtain

　　用不燃材料制成，垂直安裝在建筑頂棚、梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。

　　2.1.11 儲煙倉  smoke reservoir

　　位于建筑空間頂部，由擋煙垂壁、梁或隔墻等形成的用于蓄積火災煙氣的空間。儲煙倉高度即設計煙層厚度。

　　2.1.12 清晰高度  clear height

　　煙層下緣至室內地面的高度。

　　二、再看擋煙垂壁的有關要求。

　　4.2.2 擋煙垂壁等擋煙分隔設施的深度不應小于本標準第4.6.2條規定的儲煙倉厚度。對于有吊頂?shù)目臻g，當?shù)蹴旈_孔不均勻或開孔率小于或等于25%時，吊頂內空間高度不得計入儲煙倉厚度。

　　4.6.2 當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm；當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。同時儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度，最小清晰高度應按本標準第4.6.9條的規定計算確定。

　　4.6.9 走道、室內空間凈高不大于3m的區域，其最小清晰高度不宜小于其凈高的1/2，其他區域的最小清晰高度應按下式計算：

　　Hq =1.6 +0.1H ′

　　式中：Hq——最小清晰高度；

　　H′——對于單層空間，取排煙空間的建筑凈高度；對于多層空間，取最高疏散樓層的層高。

　　三、舉例計算

　　1、如果建筑層凈高為3米的場所，比較常見

　　最小清晰高度≥1.5米

　　自然排煙時

　　擋煙垂壁的高度≥儲煙倉的厚度≥3米*20%=0.6米

　　儲煙倉底部距地面的高度=3-0.6=2.4米>1.5米

　　理論上擋煙垂壁的高度從0.6米到1.5米之間都可以

　　機械排煙時

　　擋煙垂壁的高度≥儲煙倉的厚度≥3米*10%=0.3米，最低不應小于500mm

　　儲煙倉底部距地面的高度=3-0.5=2.5米>1.5米

　　理論上擋煙垂壁的高度從0.5米到1.5米之間都可以

　　2、如果建筑層凈高為4米的場所，單層空間

　　最小清晰高度Hq=1.6 +0.1*4=2米

　　自然排煙時

　　擋煙垂壁的高度≥儲煙倉的厚度≥4米*20%=0.8米

　　儲煙倉底部距地面的高度=4-0.8=3.2米>2米

　　理論上擋煙垂壁的高度從0.8米到2米之間都可以

　　機械排煙時

　　擋煙垂壁的高度≥儲煙倉的厚度≥4米*10%=0.4米，最低不應小于500mm

　　儲煙倉底部距地面的高度=4-0.5=3.5米>2米

　　理論上擋煙垂壁的高度從0.5米到2米之間都可以

　　3、如果是20米高的多個樓層組成的高大空間，最高疏散樓層的層高是幾米就取幾米，是3米就取3米，是4米就取4米。計算同上。注意，3米時不取一半。

　　四、總結

　　【已作廢】建筑設計防火規范 GB50016-2006

　　需設置機械排煙設施且室內凈高小于等于6.0m的場所應劃分防煙分區；每個防煙分區的建筑面積不宜超過500m2，防煙分區不應跨越防火分區。

　　防煙分區宜采用隔墻、頂棚下凸出不小于500mm的結構梁以及頂棚或吊頂下凸出不小于500mm的不燃燒體等進行分隔。

　　同樣原高層建筑設計防火規范

　　要求用擋煙垂壁不燃燒材料制成，從頂棚下垂不小于500mm的固定或活動的擋煙設施。設置排煙設施的走道、凈高不超過6.00m的房間（基本上全包括了），應采用擋煙垂壁、隔墻或從頂棚下突出不小于0.50m的梁劃分防煙分區。

　　現行標準做了較大變化，擋煙垂壁的高度不限于500mm，與層高有很大的關系，簡單來說就是層高越高，擋煙垂壁的深度越高。
